蓝关SC-17P无人机反制设备
八频段手持式无人机干扰仪
近几年，无人机市场增长迅猛，随着大疆、极飞、零度智控等厂家的大规模研发和生产，使得商用无人机极具性价比，普及程度越来越高。然而，国内对无人机，尤其是“黑飞”无人机的监管还处于空白状态。空中飞行的微型无人机黑飞比例约为90%，这给空中监管、空中安全造成极大的隐患。
“黑飞”无人机伤人损物事件时有发生，仅2016年下半年就发生了几百起的事故，如逼停航班、大型活动坠落伤人等。近期有加拿大航班事故、宁波黑飞高速伤人，可见黑飞无人机隐藏大量安全隐患。面对黑飞无人机监管的空白，唯有采取强有力的反制措施，以保障空中的安全。
河南鑫凯科技作为卓越的安检安防设备供应商，自主研发了无人机干扰仪，蓝关SC-17P该设备可以针对卫星定位信号进行干扰屏蔽，包括：GPS/北斗/格洛纳斯/伽利略；同时可对无人机常用的Wi-Fi及遥控频段进行干扰屏蔽，迫使无人机遥控、图传、定位等信号中断，达到使无人机返航、悬停、迫降的效果，该设备功能强劲，干扰距离远，有效距离可达2公里。
范围
本标准规定了定向便携式无人机干扰拦截仪（以下简称拦截仪）的技术要求、试验方法。
本标准适用于定向便携式无人机干扰拦截仪产品。
无线通信必需保证足够的载干比（信噪比）,才能有效接收，完成通信。无人机干扰仪是通过产生与无人机接收同频的干扰信号，来破坏无人机接收条件，切断无人机与遥控传输之间通信连接，达到干扰无人机的效果。
产品功能
产品特点
◎管制模式∶区域外驱离、区域内压制起飞和强制降落;

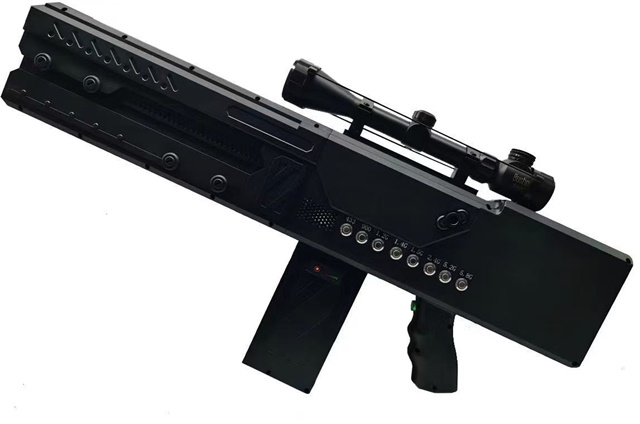

◎模块化设计：设备由主机、手柄、瞄准镜、电池、背带等模块，各模块可拆卸
◎多波段电磁发射∶ 可管制各种类无人机，如∶ 国产、日本、美国、欧盟所产民用、商用及航拍无人机;
◎主机结构∶ 自带散热系统，六系铝合金材质，散热效果高于普通铝合金材质;
◎ 采用超高频宽带无缝干扰技术
◎主机发射模式：主机具备发射按键，可在安装电池、不安装发射手柄的条件下发射干扰信号
◎ 反制器具备使无人机返回起航点和无人机原地降落两种干扰模式(需被干扰无人机支持失联返航和失联降落功能)。
◎ 有效功率（信道功率）高，干扰距离大。
◎ 有效分段，只干扰无人机控制和视频传输频率，不会对其他的频率造成干扰。
◎ 进口器件。缓启动电路设计可避免机械开关产生的打火现象，集成度高工作稳定
|
工作原理 |
无线电干扰压制 |
||
|
作用对象 |
无人机图传、飞控链路、导航信号 |
||
|
工作频段 |
输出端 |
工作频率 |
备注 |
|
433M |
420MHz~450MHz |
八频段独立开关设计 |
|
|
900M |
890MHz~940MHz |
||
|
1.2G |
1150MHz~1250MHz |
||
|
1.4G |
1350MHz~1400MHz |
||
|
1.5G |
1550MHz~1620MHz |
||
|
2.4G |
2400MHz~2500MHz |
||
|
5.2G |
5150MHz~5250MHz |
||
|
5.8G |
5700MHz~5850MHz |
||
|
模块化设计 |
.模块化设计：设备由主机、手柄、瞄准镜、电池、背带等模块 ，各模块可拆卸 |
||
|
覆盖角度 |
水平：-45°~45° |
||
|
主机发射模式 |
主机具备发射按键，可在安装电池、不安装发射手柄的条件下发射干扰信号 |
||
|
最大同时发射频段数 |
8段 |
||
|
干扰模式 |
具备使无人机返回起航点和无人机原地降落两种干扰模式（需被干扰无人机支持失联返航和失联降落功能） |
||
|
可同时反制数量 |
≥10架次 |
||
|
有效反制距离 |
≥1.5km |
||
|
干扰成功率 |
≥95% |
||
|
拦截响应时间 |
<3s |
||
|
工作温度 |
–35℃～55℃ |
||
|
整机功耗 |
<150 |
||
|
供电电压 |
220V交流 |
||
|
主机尺寸 |
710*290*70±5mm |
||
|
整机重量 |
≤5.5kg |
||
干扰功率： 干扰功率是一定的,无阻挡空间的干扰距离是由路径衰减和控制遥控传输信号电平共同决定的，下表给出了距离与路径衰减的对照表。再由干扰仪输出信道功率、遥控信号电平、覆盖线增益即可确定覆盖半径。如下式：
Pch+Gat-L-FAF≥Prx
|
Pch : |
干扰仪输出的信道功率最小值 |
|
Gat : |
天线增益 |
|
L : |
路径衰减 |
|
FAF : |
路径损耗附加值，取6-8dB |
|
Prx : |
接收信号强度 |
式中距离与衰减对照表
L=32+ 20logd +20logf+ FAF f以兆赫兹为单位 d 以千米为单位的距离
|
距离（m） |
900MHz 衰减（dB） |
1575MHz 衰减（dB） |
距离（m） |
2400MHz 衰减（dB） |
5800MHz 衰减（dB） |
|
1 |
38 |
44 |
25 |
66 |
72 |
|
2 |
44 |
50 |
30 |
67.5 |
73.5 |
|
3 |
48 |
54 |
35 |
69 |
75 |
|
4 |
50 |
56 |
40 |
70 |
76 |
|
5 |
52 |
58 |
45 |
71 |
77 |
|
6 |
53.5 |
59.5 |
50 |
72 |
78 |
|
7 |
55 |
61 |
60 |
73.5 |
79.5 |
|
8 |
56 |
62 |
70 |
75 |
81 |
|
9 |
57 |
63 |
80 |
76 |
82 |
|
10 |
58 |
64 |
90 |
77 |
83 |
|
15 |
61.5 |
67.5 |
100 |
78 |
84 |
|
20 |
64 |
70 |
200 |
84 |
90 |
配置清单
|
序号 |
名称 |
单位 |
数量 |
|
1 |
主机 |
台 |
1 |
|
2 |
电池 |
块 |
1 |
|
3 |
握把（电源启动键） |
个 |
1 |
|
4 |
瞄准镜 |
套 |
1 |
|
5 |
背带 |
根 |
1 |
|
6 |
充电器 |
套 |
1 |
|
7 |
使用说明书 |
份 |
1 |
|
8 |
保修卡 |
份 |
1 |
|
|
合格证 |
份 |
1 |
